中国製X線装置のポテンシャルと、日本国内で安全・低コストに自動化を成功させる現実的アプローチ
解説 / 2026-07-23
世界の製造・物流の現場では今、「自動化」の定義そのものが一段階上のフェーズへと突入しています。これまでの自動化は、産業用ロボットによる「運ぶ」「組み立てる」といった『手の自動化』や、光学カメラとAIを用いた「キズや汚れを見つける」という『目の自動化』が中心でした。 しかし、製品の高度化や安全基準の厳格化に伴い、現代の現場が直面しているのは**「製品の内部を壊さずに全数検査する」という『体内まで踏み込んだ自動化』**への要求です。 * 「アルミ包装の中身を切り開かずに、微細な金属異物や骨が混入していないか確かめたい」 * 「アルミダイカスト（鋳造）部品を破壊せずに、内部の気泡（巣）や亀裂がないかインラインで全数チェックしたい」 * 「EV化の心臓部であるリチウムイオン電池の電極が、内部でミクロン単位でズレていないか出荷前に保証したい」 こうした「中身を見たい」という課題に対して、外観を捉えるだけの光学カメラやAI外観検査では物理的にアプローチできません。ここで必要になるのが**「X線検査機（非破壊検査装置）」**です。 しかし、いざ導入しようと日本や欧州の有名ブランドに問い合わせると、返ってくるのは「1,500万円〜3,000万円」、高度な3D-CT方式ともなれば「億単位」という高額な見積もり。さらに追い打ちをかけるような「納期は半年から1年待ち」という現実。「数年に1回あるかないかのトラブル対策に、この投資はバランスが合わない」と、諦めて目視や手作業のサンプリング破壊検査を続けている企業が非常に多いのが実態です。 本稿では、なぜX線で現場の手間が劇的に軽減されるのかという基本から、業種別の現場における「導入を断念しがちな10の具体的な課題と対応ニーズ」、そして**「高価な日欧製」とは異なる選択肢として台頭する「安価な中国製大手メーカー」の製品を、国内市場で安全かつ低コストに運用するための現実的な留意点**を解説します。

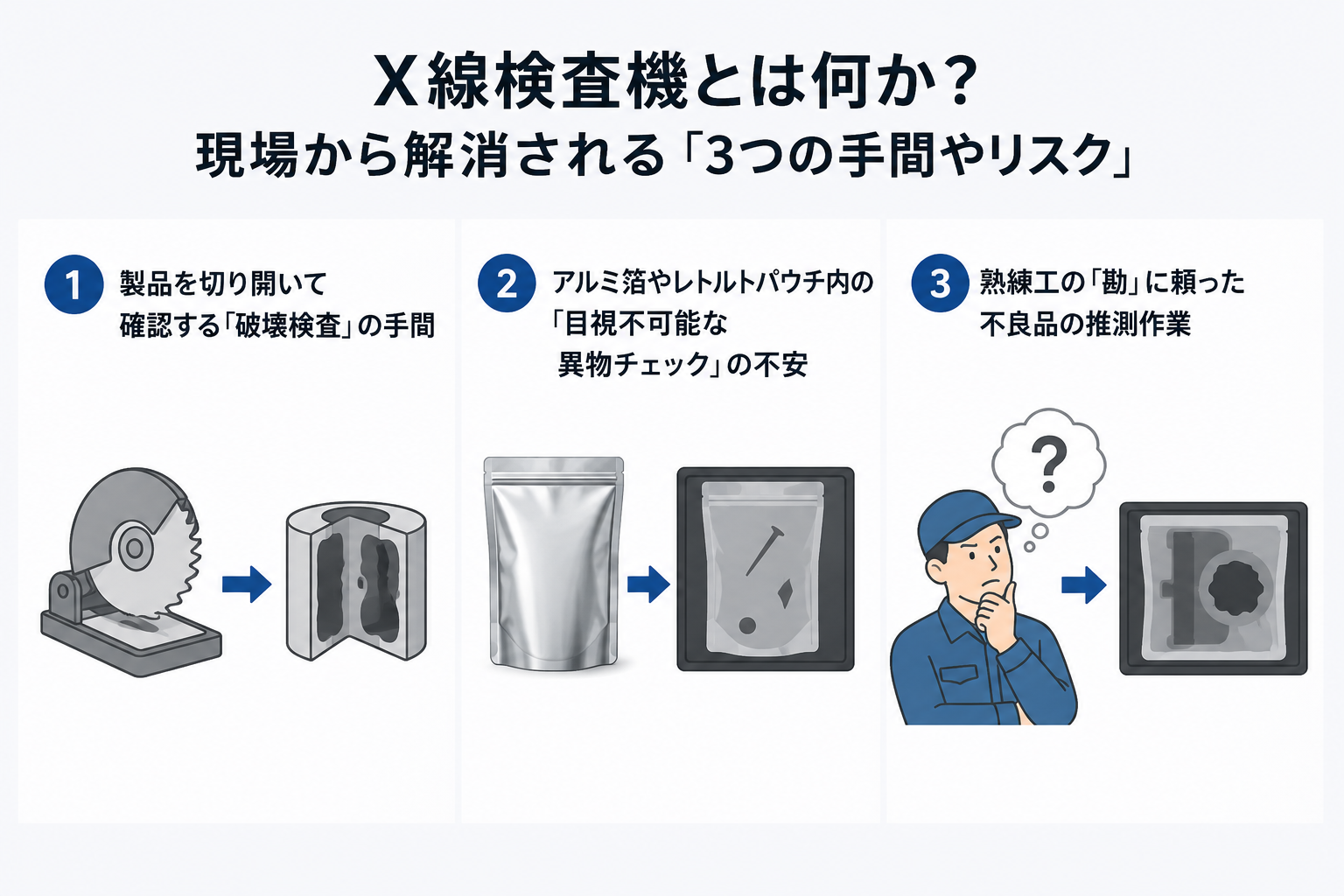

1. そもそもX線検査機とは何か？ 現場から解消される「3つの手間やリスク」
X線検査機を製造業の現場目線で一言で定義するなら、「工場のベルトコンベア上で動く、超高速・高解像度な工業用レントゲンカメラ」です。
目に見えない電磁波であるX線を対象物に照射し、対象物の密度や厚みによって透過するX線の強度が変わる性質を利用して、内部の構造や異物を画像化します。これを導入することで、現場から以下の3つの手間と品質リスクが解消されます。
① 製品を切り開いて確認する「破壊検査」の手間
これまでは、内部の空洞や半田付けの状態、構造の健全性を確かめるために、生産ラインから製品をいくつかピックアップし、切断機でカットして顕微鏡で見るという「破壊検査」が行われてきました。 この作業は時間がかかるだけでなく、検査したサンプルそのものが廃棄コストになります。また、あくまでサンプリング（抜き取り）であるため、「検査していない残り99%の製品の中に不良が混入しているかもしれない」という懸念を完全に払拭することは困難でした。X線検査機であれば、製品を一切傷つけることなく、ラインに流すだけで全数の中身を確認できます。
② アルミ箔やレトルトパウチ内の「目視不可能な異物チェック」の不安
食品や医薬品業界で主流となっているアルミ箔包装やレトルトパウチは、光を通さないため人間の目では外側から中身を絶対に確認できません。また、従来の「金属探知機」はアルミ包装そのものの金属特性に強く反応してしまうため、包装後の食品の中に金属片が混入していても検知しにくいという弱点がありました。 X線はアルミを容易に透過し、中の密度の高い金属、ガラス、石、硬質プラスチック、あるいは動物の骨だけを正確に捉えます。これにより、出荷後に消費者から異物混入を指摘されるような重大なクレームリスクを大幅に低減させます。
③ 熟練工の「勘」に頼った不良品の推測作業
「外観のこの部分が少し歪んでいるから、おそらく内部の鋳造にも空洞（巣）ができているだろう」「溶接の火花の出方がいつもと違ったから、中はしっかり接合されていないかもしれない」といった、ベテラン作業員の長年の経験と「勘」に頼っていた検品作業。これは属人化しやすく、その社員の離職や世代交代によって品質保証体制が揺らぐリスクを含んでいます。 X線検査機は、内部の不具合をすべてデジタル画像として数値化・可視化するため、一貫した基準で判定を下せるようになり、品質保証の完全な標準化が達成されます。
---

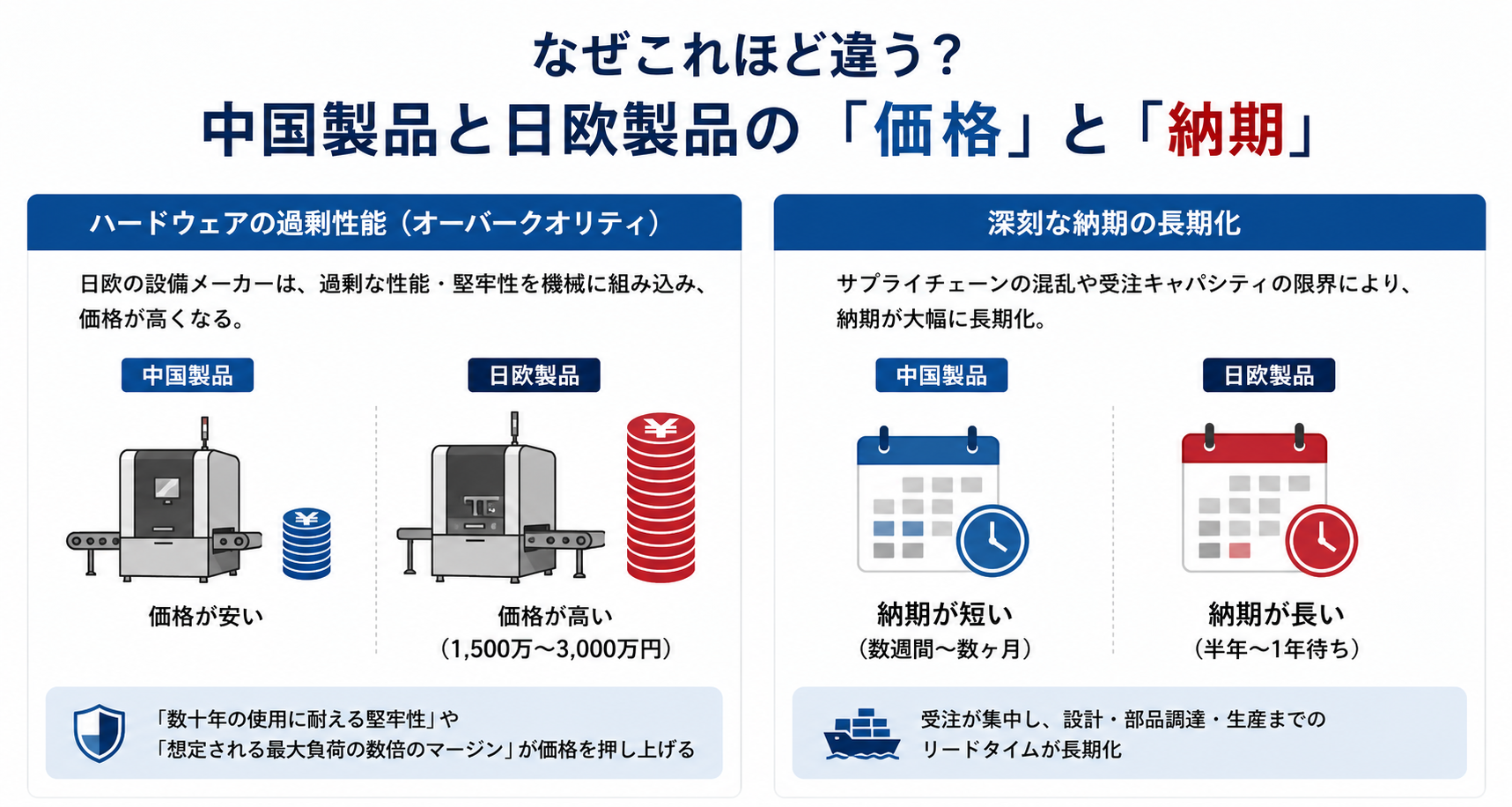

2. なぜこれほどまでに高い？ 日欧製の「過剰性能」と「価格の壁」
現在、日本の非破壊検査市場においてデファクトスタンダードとして君臨しているのは、国内大手ブランドや、ドイツ・スイスなどの欧州製ハイエンド機です。これらは非常に優れた機械ですが、中小企業が導入するにはいくつかの高いハードルが存在します。
ハードウェアの過剰性能（オーバークオリティ）
日欧の設備メーカーは、「数十年の使用に耐える堅牢性」や「想定される最大負荷の数倍に耐える過剰なまでのマージン」を機械に組み込む傾向があります。これが機械の価格を1,500万〜3,000万円へと押し上げる主因となっています。 しかし、テクノロジーの進化が凄まじい現代において、同じ機械を20年も30年も使い続けることは、むしろ古い世代のソフトウェアやAIのまま現場を運用し続けるという技術的なトレードオフも生み出します。
深刻な納期の長期化
近年のサプライチェーンの混乱や、日欧メーカーの受注キャパシティの限界により、これらのブランドに発注すると「納期半年〜1年待ち」と言われるケースが常態化しています。「今すぐラインを自動化して人手不足を解消したい」「来期の新製品ライン立ち上げに間に合わせたい」という現場にとって、この納期は大きな機会損失となり得ます。
---

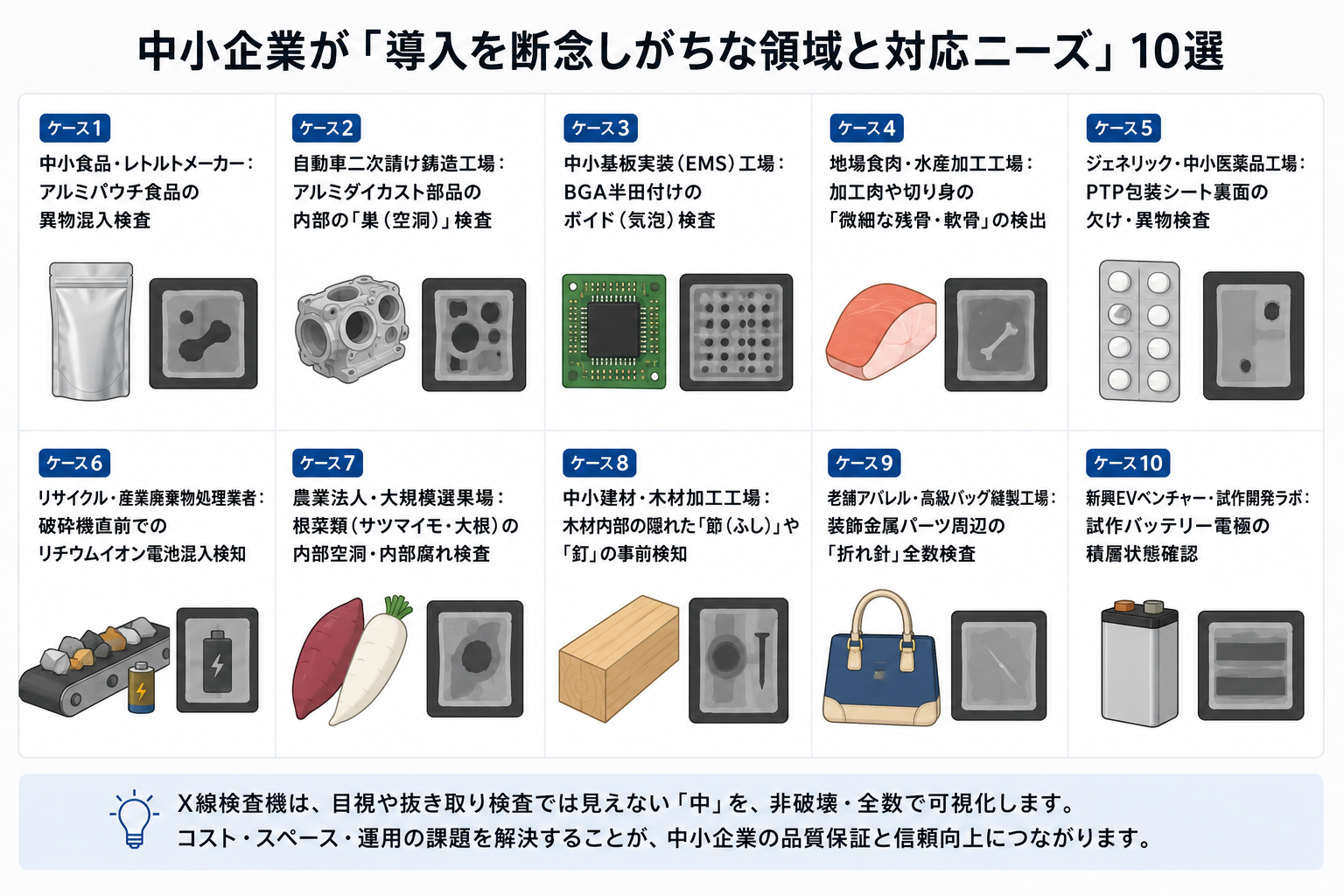

3. 中小企業が「導入を断念しがちな領域と対応ニーズ」10選
国内の大手メーカーがカバーしきれていない、あるいは標準品すぎて特殊な用途に対応しきれず、現場が価格や導入難易度の面で導入を断念しがちな業種別の具体的な課題とニーズを10個挙げます。
【ケース1】 中小食品・レトルトメーカー：アルミパウチ食品の異物混入検査
- 現場のリアルとニーズ： 地元の特産品を使ったレトルト食品やペットフードを製造する中小ライン。金属探知機ではアルミ箔パウチ自体に反応するため使えない。大手製のX線検査機を検討したが、エントリーモデルでも高額なため断念。結果、作業員がパウチの上から手で触って異物がないか確認する手作業の検査しかできず、出荷後のクレームに対する不安を解消したいという強いニーズがある。
【ケース2】 自動車二次請け鋳造工場：アルミダイカスト部品の内部の「巣（空洞）」検査
- 現場のリアルとニーズ： 自動車ティア1（一次請け）から、重要保安部品であるアルミ鋳造品の全数内部検査を要求された二次請け企業。国産の工業用X線CT装置を見積もると数千万円規模となり、予算的に手が出ない。代替案として、一部をピックアップしてカットする「破壊検査」を行っているが、手間と材料ロスの負担を減らすため、低コストな非破壊全数検査を求めている。
【ケース3】 中小基板実装（EMS）工場：BGA半田付けのボイド（気泡）検査
- 現場のリアルとニーズ： 車載基板や周辺機器の受託製造を行う工場。チップの裏側に半田ボールが並ぶBGA構造は、実装後に外側から光学カメラ（AOI）で見ても半田の状態がわからない。インラインX線自動検査機は数千万円するため買えず、「実装時の条件を信じるしかない」という状態にあり、納品先からの不良流出リスクを防ぐための手頃なインライン検査手段を必要としている。
【ケース4】 地場食肉・水産加工工場：加工肉や切り身の「微細な残骨・軟骨」の検出
- 現場のリアルとニーズ： 鶏肉の骨抜き処理や魚の骨取り切り身を製造する現場。ピンセットによる手作業では取り残しが発生しやすい。通常の安価なX線では、肉と軟骨・小骨の密度が近いため画面に映りにくい。肉と骨を識別できる「デュアルエネルギー（2波長）方式」が必要だが、価格は1,500万円を超えるため諦めざるを得ず、顧客からの残骨クレームを未然に防ぐ現実的な投資枠のシステムを渇望している。
【ケース5】 ジェネリック・中小医薬品工場：PTP包装シート裏面の欠け・異物検査
- 現場のリアルとニーズ： 錠剤をプラスチックとアルミ箔で挟んだPTPシートの製造ライン。上面からの光学カメラでは、アルミ箔で隠れた裏面の錠剤の割れや異物が見えない。既存の国産X線システムは大がかりなものが多く、狭いラインを丸ごと大改造する必要がありコスト面で断念。包装後にシートを1枚ずつ裏返して目視チェックする膨大な工数を自動化したいというニーズがある。
【ケース6】 リサイクル・産業廃棄物処理業者：破砕機直前でのリチウムイオン電池混入検知
- 現場のリアルとニーズ： 小型家電などのゴミを破砕して処理する現場。リチウムイオンバッテリーの混入による破砕機の火災事故が多発。コンベア上でバッテリーを検知できる安価なX線装置を求めているが、国内の産業用X線は精密環境用が多く、産廃現場のようなチリやホコリが舞い、振動が激しい悪環境に耐えうる頑丈で安価なX線装置が見つからない。
【ケース7】 農業法人・大規模選果場：根菜類（サツマイモ・大根）の内部空洞・内部腐れ検査
- 現場のリアルとニーズ： 外見は綺麗だが中身を切ってみると黒く腐っていたり、空洞ができたりしている内部不良に悩まされる現場。農業向けの大型X線選別機は数千万円し、特定のシーズンしか動かさない現場の収支では投資回収ができない。小規模な選果場にポン置きでき、誰でも操作できるような、単機能で低価格なX線装置を求めている。
【ケース8】 中小建材・木材加工工場：木材内部の隠れた「節（ふし）」や「釘」の事前検知
- 現場のリアルとニーズ： 輸入木材や解体古材を再利用して建材を製造する工場。高速カッターで切断する際、内部に隠れた硬い「節」や「古い釘」に刃物が衝突し、高額な超硬チップソーが破損するトラブルが多発。加工直前に内部をスキャンできるインラインX線が欲しいが、木材のような有機物に最適化された低価格モデルがなく、刃物破損による損失とライン停止時間を減らしたいニーズに応えられていない。
【ケース9】 老舗アパレル・高級バッグ縫製工場：装飾金属パーツ周辺の「折れ針」全数検査
- 現場のリアルとニーズ： バッグやコートの縫製工場。製品内部に残った針を調べる「検針器（磁気センサー）」は、真鍮のバックルや金属製ジッパーなどの装飾パーツ自体に反応してしまう。装飾金属と細い針の形状を視覚的に見分けられるX線検査が必要だが、業界のコスト構造上、数千万円の設備投資は難しく、手作業での確認コストを削減できる低価格機を必要としている。
【ケース10】 新興EVベンチャー・試作開発ラボ：試作バッテリー電極の積層状態確認
- 現場のリアルとニーズ： 次世代リチウムイオン電池の開発を行うベンチャーや大学の研究室。量産工場ではないため億単位のインラインCT装置は不要だが、ラボの机の上で電極の重なり具合（数ミクロンレベルのズレ）をサクッと評価したい。しかし国内にあるのはオーバースペックで巨大な研究機関用か、精度が足りない簡易型しかなく、中間の「コンパクト・高解像度デスクトップX線」の選択肢を求めている。
---

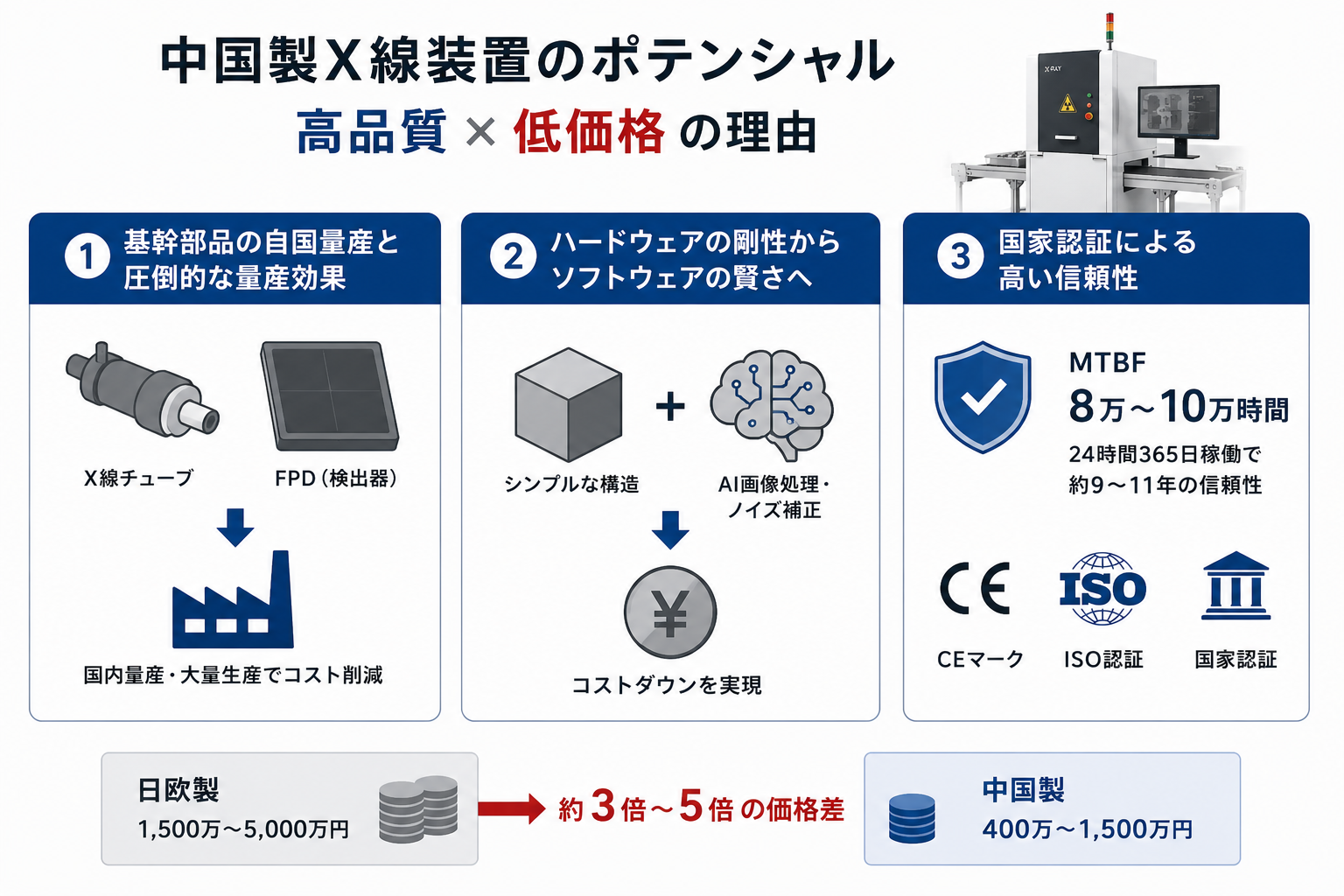

4. 中国製X線装置のポテンシャル。なぜ「3倍〜5倍」の価格差が生まれるのか？
これら10の課題を抱える現場にとって、有力な選択肢となり得るのが中国のX線検査装置です。日聯科技（Unicomp）や正業科技（Zhengye）といった中国の大手メーカーの製品は、日欧製と同等の画質・解像度を持ちながら、価格は約3分の1から5分の1（400万〜1,500万円）という高い経済性を持っています。
この極めて競争力のある価格の背景には、手抜きではなく、中国市場が持つ構造的な優位性があります。
基幹部品（チューブ・FPD）の自国量産化と圧倒的な量産効果
X線装置のコストの大部分を占めるのが、X線を照射する「X線チューブ」と、透過したX線を受け止めるセンサーである「FPD（フラットパネルディテクタ）」です。かつてこれらは日欧米の専売特許でしたが、現在は中国国内で爆発的に拡大したEVバッテリー検査やスマートフォン実装（SMT）の需要を背景に、中国大手メーカーがこれらの基幹部品の国内量産化を進めました。年間数千台という高い製造規模（量産効果）により、部品単体の調達コストが大幅に抑えられています。
「ハードウェアの剛性」から「ソフトウェアの賢さ（フィジカルAI）」へのシフト
日欧製は、綺麗な透過画像を得るために、X線の出力を極限まで安定させ、キャビネットの振動を物理的にゼロに抑えるという「ハードウェアの超精密化」にコストをかけてきました。 一方、現在の中国大手の思想はデジタルアプローチです。
「ハードウェアの構造を過剰に頑丈にしてコストを上げるのではない。最新のAI画像認識ソフトとノイズキャンセリングアルゴリズムの賢さによって、多少のブレやノイズをソフトウェア側で綺麗に補正すればいい」
このパラダイムシフトにより、装置本体の物理的な構造をシンプルにし、コストダウンに成功しています。さらに、標準搭載されたAIが、人間の目では見落としがちな微細な不具合を自動で検出し、画面上にアラートを出す機能などがデフォルトで組み込まれており、ソフトウェア面の進化スピードには目を見張るものがあります。
品質水準の裏付け：国家認証「MTBF 10万時間」
「安いということは、すぐに壊れたり安全性が疎かだったりするのではないか」という懸念は、中国の大手トップメーカーに関しては過去のものとなりつつあります。中国政府は国策としてハイエンド検査機器産業を強化しており、非常に厳格な品質認証制度を敷いています。 中国の大手メーカーは、国家級の試験研究機関などから、「MTBF（平均故障間隔）8万〜10万時間」という高い信頼性認証を取得しています。これは、24時間365日稼働させ続けたとしても、理論上約9〜11年間は重大な故障を起こさないことを示しており、当然、国際安全規格であるCEマークやISO認証も網羅しています。
---

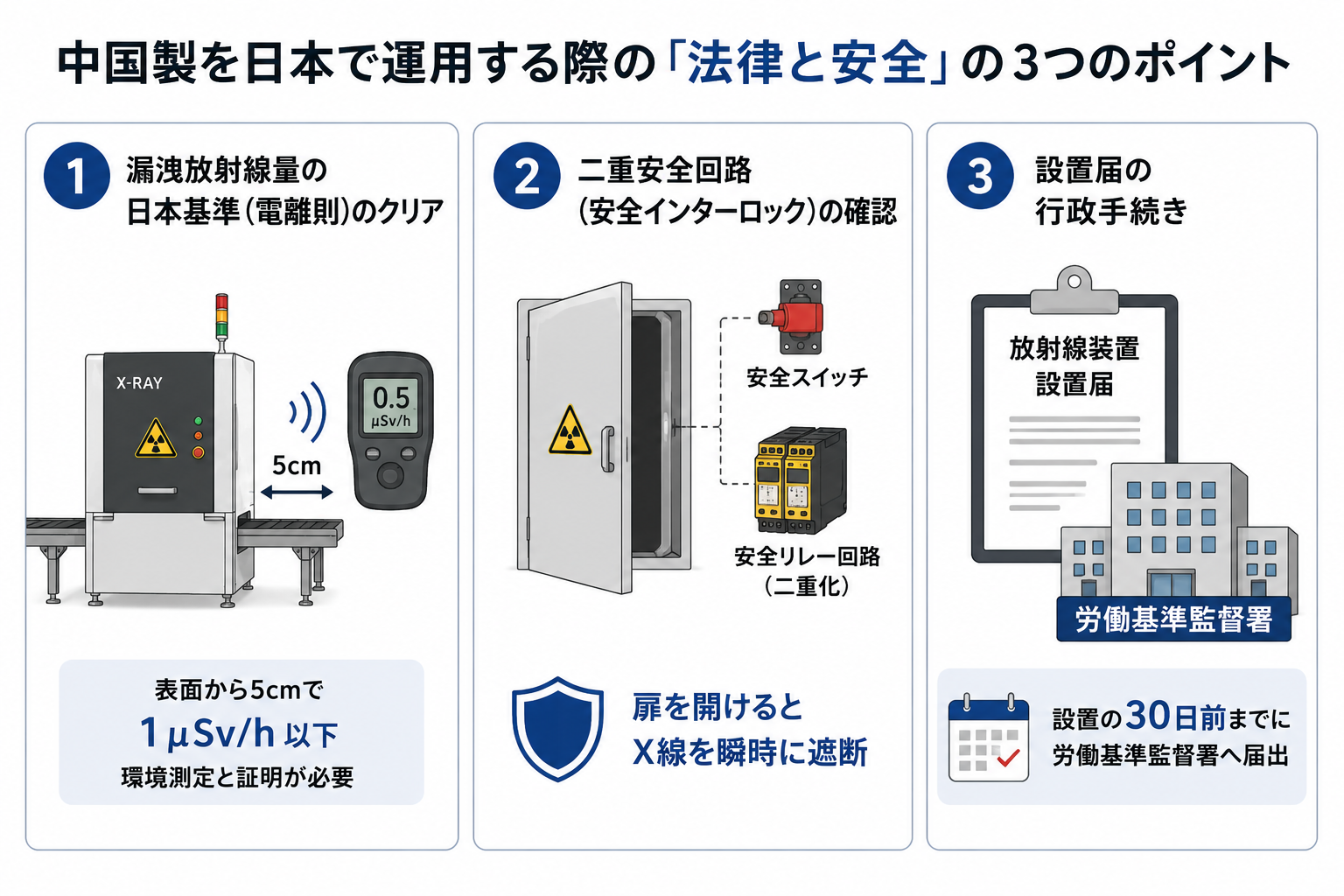

5. 【重要】中国製を日本で運用する際の「法律と安全」のリアルな留意点
中国製大手メーカーの製品が「安くて高性能」であるとしても、海外サイトなどから直接輸入してそのまま工場に設置するのは容易ではありません。なぜなら、X線は「放射線」を扱う機械であり、日本の法律と安全基準の壁は非常に厳格だからです。国内で適法かつ安全に運用するためには、以下の3つのポイントをクリアする必要があります。
① 「漏洩放射線量」に関する日本基準（電離則）のクリア
日本の厚生労働省が定める「電離放射線障害防止規則（電離則）」は極めて厳格です。産業用の遮蔽キャビネット型X線装置の場合、装置の表面から5cm離れた位置での漏洩放射線量が「1μSv/h（マイクロシーベルト毎時）以下」でなければなりません。 海外製品もこの数値をクリアしている仕様が多いですが、運送時の振動でキャビネットの鉛シートにわずかな隙間ができたり、搬送コンベアの開口部の遮蔽設計が日本の設置環境に合っていなかったりすると、この基準をオーバーする可能性があります。国内での厳密な環境測定と、それを証明するプロセスが必要です。
② 二重安全回路（安全インターロック）の設計確認
日本の工場安全基準（ISO13849-1やJIS規格）では、「作業員がメンテナンスやワーク詰まりの解消のために、X線装置の扉を開けた瞬間、強制開離機構を持つ安全スイッチと二重化された安全リレー回路により、瞬時にX線の照射を物理的に遮断する」という設計が強く求められます。 海外の標準仕様のままだと、この安全リレーが単一（一重化）であったり、ソフトウェア的な制御（PCのプログラムでX線を止める）で済まされていたりするケースがあります。万が一のハードウェア故障時にも確実にX線が止まるよう、国内基準に合わせた安全回路の精査・追加改造が必要になるケースがあります。
③ 設置届（労働基準監督署など）の行政手続き
定格出力が特定の基準を超えるX線装置を工場に設置する場合、設置の30日前までに管轄の労働基準監督署（用途によっては関係機関）へ「放射線装置設置届」を提出する義務があります。 この書類には、装置の内部構造図、遮蔽計算書（鉛の厚みが適切であることの計算証明）、安全回路のブロック図などを日本語で完璧に記載し、添付しなければなりません。海外メーカーから渡される英語や中国語の簡素なマニュアルだけでは、行政の審査を通過することは困難であり、国内でのエンジニアリング資料の作成が必須となります。
---
6. 設備投資の新常識：「30年モノの長寿命」か「5年での最新AIリプレイス」か
最後に、これからの設備投資における「時間軸のパラダイムシフト」について考察します。
日本の製造業は長年、「1台の優れた機械を丁寧にメンテナンスし、20年、30年と長く大切に使い続けること」を美徳としてきました。ハードウェアの進化が緩やかだった時代において、この長寿命化は、減価償却を終えた機械がそのまま利益を生み出し続けるという正しい経済的メリットをもたらしていました。
しかし、ロボティクスとAI、およびデジタルイメージング技術が完全に融合した現代において、この「長寿命信仰」は時として企業を古い技術に固定化させるリスクへと変貌します。
高額な国産プレミアムX線設備を導入した企業は、会計上の理由、あるいは現場の心理によって、15年前、20年前の古いソフトウェア技術や旧世代のセンサーのままオペレーションを続けざるを得なくなる場合があります。その間に、AIの精度や欠陥検出アルゴリズムは毎年劇的なアップデートを繰り返しているのです。
一方で、安価な中国製大手ベースのX線装置を戦略的に導入する企業は、全く異なるタイムスケジュールを選択できます。
彼らは日欧製品の数分の一という投資額の低さを活かし、「3年で投資元を取る」という短期の回収計画を立てます。人件費削減とクレーム防止で早期に投資を回収し、5年程度が経過したタイミングで、その時代の最新のAIや超高解像度センサーが標準搭載された新しい機械へと、キリよくフルモデルチェンジ（リプレイス）を繰り返すのです。
テクノロジー革新のスピードが年単位で加速する時代において、「価格が抑えられている」ということは、いつでも次の最新技術へ乗り換えられる「柔軟性（フレキシビリティ）」を担保していることと同義です。設備の「高頻度な入れ替えサイクル」を回せる企業こそが、結果として時代の変化に最も強く、常に高い生産性と品質保証を維持できるという事実が、今まさにグローバルな市場で実証されつつあります。
---
