AI外観検査でできること20選：人の目視検査はどこまでAIに置き換わるのか？マシンビジョン活用の最新事例と中国メーカーの進化を徹底解説
解説 / 2026-07-22
現代の日本の製造業は、深刻な労働力不足と急速に進む少子高齢化という構造的な課題に直面しています。なかでも「品質検査」の工程、とりわけ最終製品や部品の表面状態を確認する「外観検査（目視検査）」は、長年にわたり熟練工の勘や経験に依存してきました。加工や組み立ての自動化が先行する一方で、複雑な欠陥や官能的な基準が絡む外観検査は、最後まで人手が残る「自動化のラストワンマイル」と言われています。 しかし近年、顧客からの品質要求は自動車、電子部品、医療機器、食品などあらゆる分野において高度化しており、市場への不良品流出は企業の社会的信用を揺るがす致命的なリスクとなっています。人間による目視検査には、体調や疲労による見落とし、検査員ごとの判定基準のバラつき（過検出・見逃し）といった限界が避けられません。 こうした背景から、いま急速に普及しているのがディープラーニングを活用した「AI外観検査」です。従来の画像処理技術では困難だった「定量的・論理的に定義できない曖昧な欠陥」を捉えられるようになり、目視検査を代替・補完する技術として現場への導入が加速しています。 本記事では、AI外観検査の本質とマシンビジョンシステムの基本構造を整理したうえで、実際の工場でAIが対応可能な具体的な検査項目20選を解説します。さらに、AIの限界や苦手とする領域、そして近年サプライチェーンの厚みとオープンな組み合わせにより急速に台頭している中国メーカーを含む市場の地殻変動について、客観的なデータと公平な視点から紐解きます。

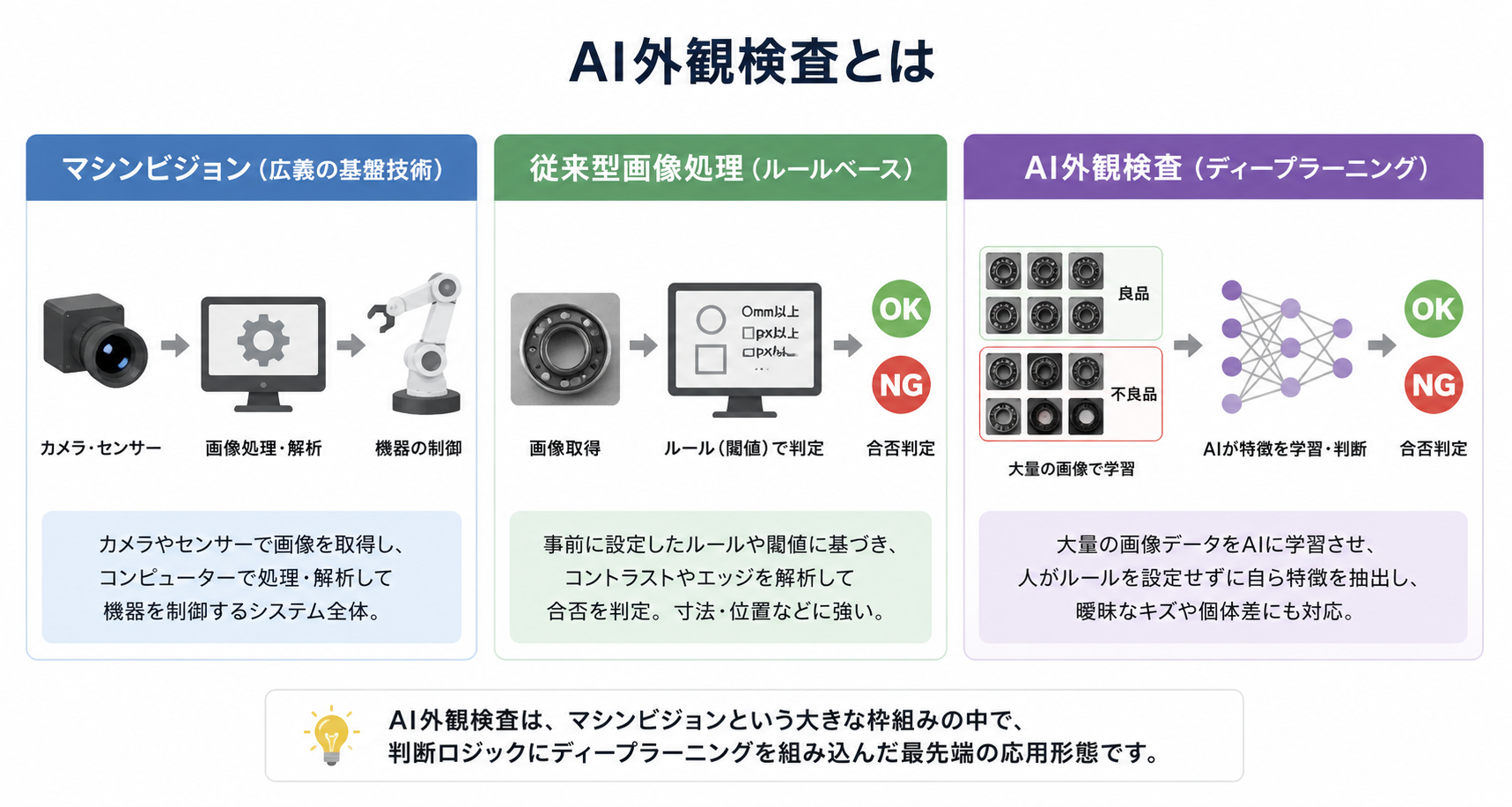

AI外観検査とは
外観検査の自動化領域において、「AI外観検査」「マシンビジョン」「従来型画像処理」という言葉は混同されがちですが、これらは明確に区別する必要があります。
- マシンビジョン（Machine Vision）： 産業用のカメラやセンサーで画像を取得し、コンピューターで処理・解析して機器を制御する「システム全体」を指す広義の基盤技術です。
- 従来型画像処理（ルールベース）： 撮影した画像の輝度（明るさ）のコントラストやエッジ（輪郭）を抽出し、「長さが◯ミリ以上」「面積が◯ピクセル以上」といった事前に設定した明示的なアルゴリズム（ルール）に基づいて合否を判定する手法です。寸法計測や幾何学的な位置決めなど、ルールが固定できる検査に向いています。
- AI外観検査（ディープラーニング）： 明確なルールや閾値（しきいち）を人間がプログラミングするのではない、大量の画像データ（良品・不良品）をニューラルネットワークに学習させ、AI自らが特徴量を抽出して合否を判断する手法です。「言葉で表現しにくい模様のゆがみ」「製品ごとの個体差がある中での微細なキズ」など、従来のルールベースでは破綻していた曖昧な対象に対して威力を発揮します。
つまり、AI外観検査はマシンビジョンという大きな枠組みの中で、判断ロジックにディープラーニングを組み込んだ最先端の応用形態といえます。
---

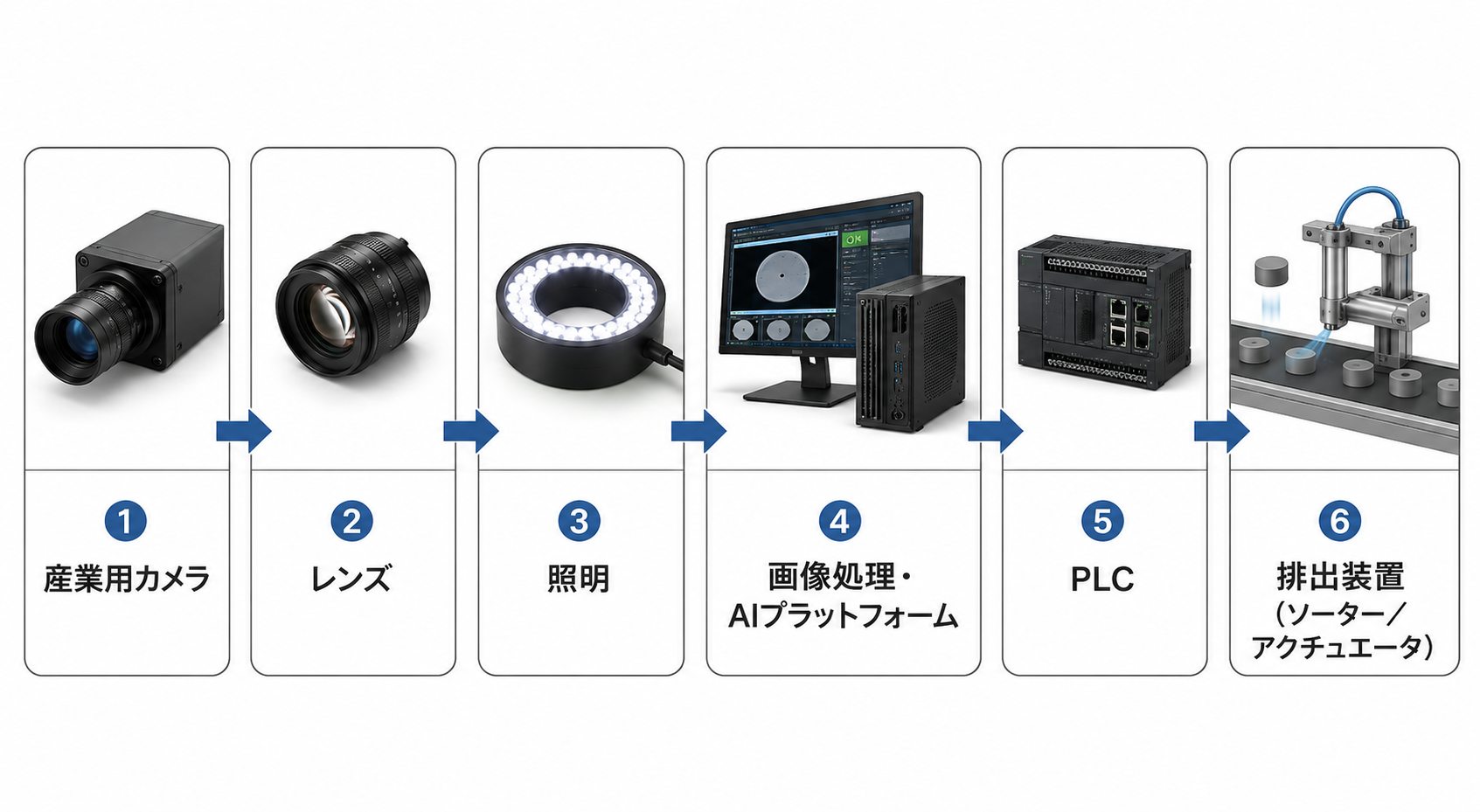

マシンビジョンシステムの構成
AI外観検査システムは、単に優れたAIソフトウェアがあれば動くわけではありません。撮像から判定、排出に至るまで、以下のハードウェアとソフトウェアが有機的に連動することで初めて機能します。
- 産業用カメラ（エリアカメラ／ラインセンサカメラ）： ワーク（検査対象物）の静止画像または連続画像を最適解像度で取り込む入力装置。
- レンズ： 歪みを抑え、検査領域に必要な被写界深度と倍率を確保する光学パーツ（テレセントリックレンズなど）。
- 照明： 欠陥を強調するために極めて重要な要素。リング照明、ドーム照明、同軸照明、バー照明などを使い分け、影や乱反射をコントロールする。
- 画像処理・AIプラットフォーム： 取得した画像を前処理（ノイズ除去やコントラスト補正）し、AIアルゴリズムまたはルールベースによって判定を行うPCあるいはスマートカメラ内の演算ユニット。
- PLC（プログラマブルロジックコントローラ）： 判定結果（OK/NG）の信号を受け取り、ラインの搬送制御やタイミングを司る制御装置。
- 排出装置（ソーター／アクチュエータ）： PLCからの指示に基づき、NG品をライン外へ物理的にフラップやエアブロー、あるいはロボットアームで排除する機構。
どれか一つの要素が欠けてもシステム全体の信頼性は維持できません。
💡 AIカメラ・自動化ソリューションのご相談 外観検査の課題からロボット導入まで、最新技術での対応可否を無料で検証します。 👉 無料リモート検証・相談窓口へ
---
AI外観検査でできること20選
AI外観検査が画像を処理する際、内部的には主に「形状（輪郭や歪み）」「色（変色や濃淡）」「位置（座標やズレ）」「寸法（幾何学的距離）」「高さ（3D形状）」「文字（フォントの有無・正誤）」「数（計数）」といった基本要素を認識・抽出しています。これらを応用することで、実際の製造現場における多様な外観検査に対応しています。ここでは、製造業で代表的な20の検査事例について解説します。

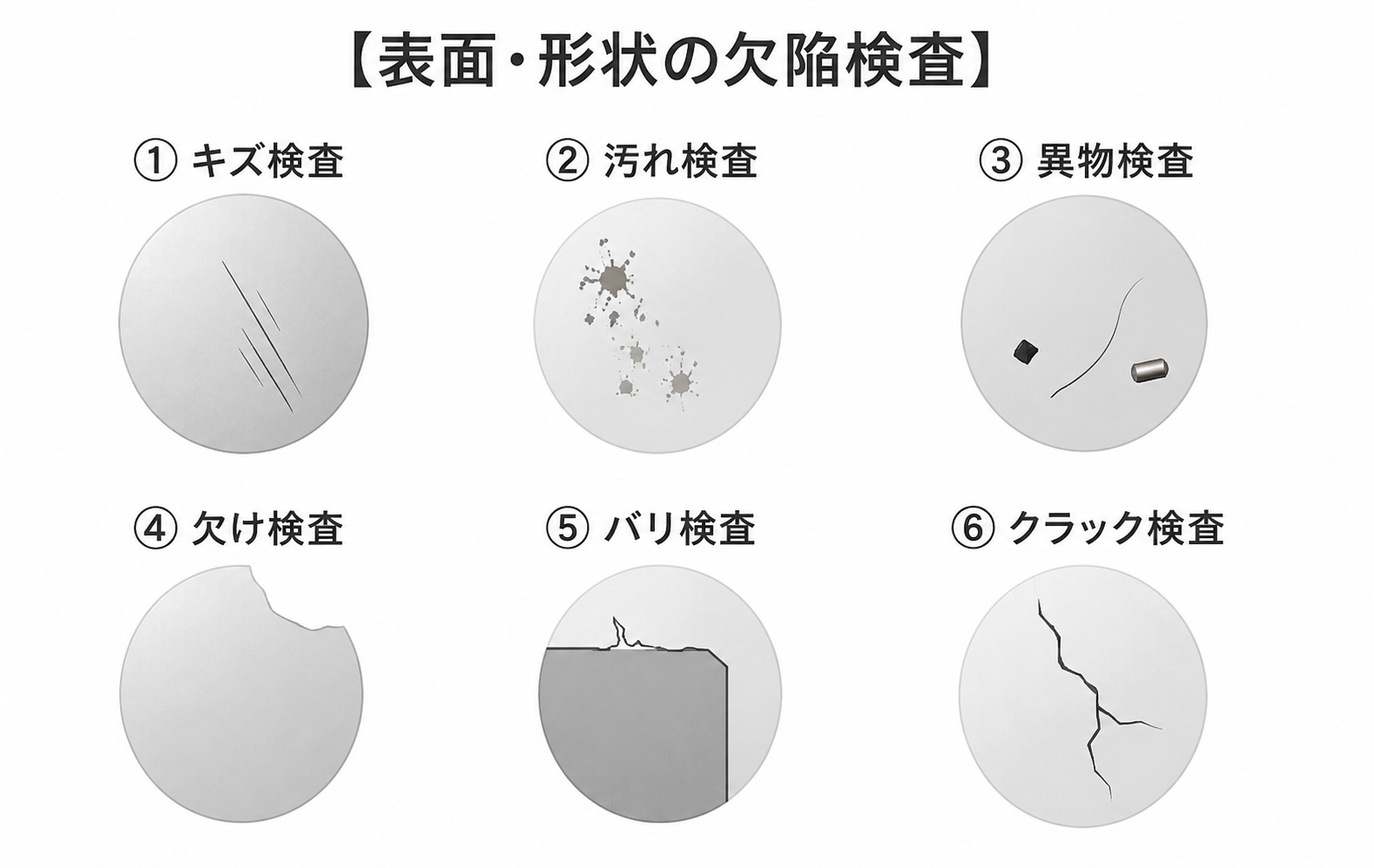

【表面・形状の欠陥検査】
① キズ検査
金属プレス品、プラスチック成形品、光学レンズなどの表面に発生する線キズや擦りキズを検査します。プレス工場や自動車部品工場で多用されます。従来の画像処理では、金属のヘアライン（磨き跡）や光の反射と、実際の有害なキズを区別することが困難でした。AIは良品の表面質感を学習することで、光の加減で変化する背景模様を無視し、微細な構造破壊としてのキズだけを的確に検出できます。
② 汚れ検査
半導体ウェハ、液晶パネル、食品パッケージなどの表面に付着した油脂や液ダレ、シミを検出します。クリーンルームを擁する電子部品工場や衛生管理が厳しい化学・食品工場で導入されています。汚れは形状や色が一定ではなく、境界線が極めて曖昧（グラデーション状）であるためルールベースでは閾値設定が困難ですが、AIは色度や輝度の局所的な違和感を「異常」として捉えるため高精度に識別可能です。
③ 異物検査
粉末薬品、食品ライン、樹脂原料の内部や表面に混入した毛髪、虫、金属片などの異物を識別します。食品工場や医薬製剤工場において極めて重要視される工程です。インラインで流れる不定形な対象物の中から、本来含まれるべきではない物質の特徴パターンをAIが検知します。複雑な背景テクスチャに紛れた微小な異物の発見において、官能検査員の目視に近い認識能力を発揮します。
④ 欠け検査
セラミック部品、ガラス瓶の口元、超硬工具の刃先などのエッジ部分が局所的に破損した状態（チッピング）を検出します。電子窯業やガラス容器製造、金属切削加工工場などで使われます。ルールベースでは全体の輪郭抽出が前提となるため、ワーク自体の寸法公差（個体差によるサイズ違い）があると欠けと誤認しやすい欠点がありましたが、AIはエッジの「連続性の破綻」を学習するため、ワークの大きさに左右されず欠損部のみを特定できます。
⑤ バリ検査
ダイカスト製品、樹脂成形品、プレス加工品の端面に残る不要な突起（バリ）を検査します。自動車部品やプラスチックコネクタの製造ラインで必須の工程です。バリは発生する場所や形状がランダムであり、どの程度までを許容とするかの基準が曖昧になりがちです。AIは良品の輪郭形状のバリエーションをあらかじめ学習することで、そこから逸脱した微小なヒゲ状・膜状の突起をバリとして柔軟に判定します。
⑥ クラック検査
コンクリート構造物、鍛造品、セラミック基板などの表面や内部に発生する微細なひび割れ（クラック）を検出します。鋳造・鍛造工場や電子部品の実装工程で導入されます。クラックは非常に細く、一見すると素材表面の模様や結晶粒界との見分けがつきません。AIは線状の連続性と周辺の輝度勾配のパターンを多層的に解析することで、見落としやすいヘアラインクラックを背景から分離して検出します。

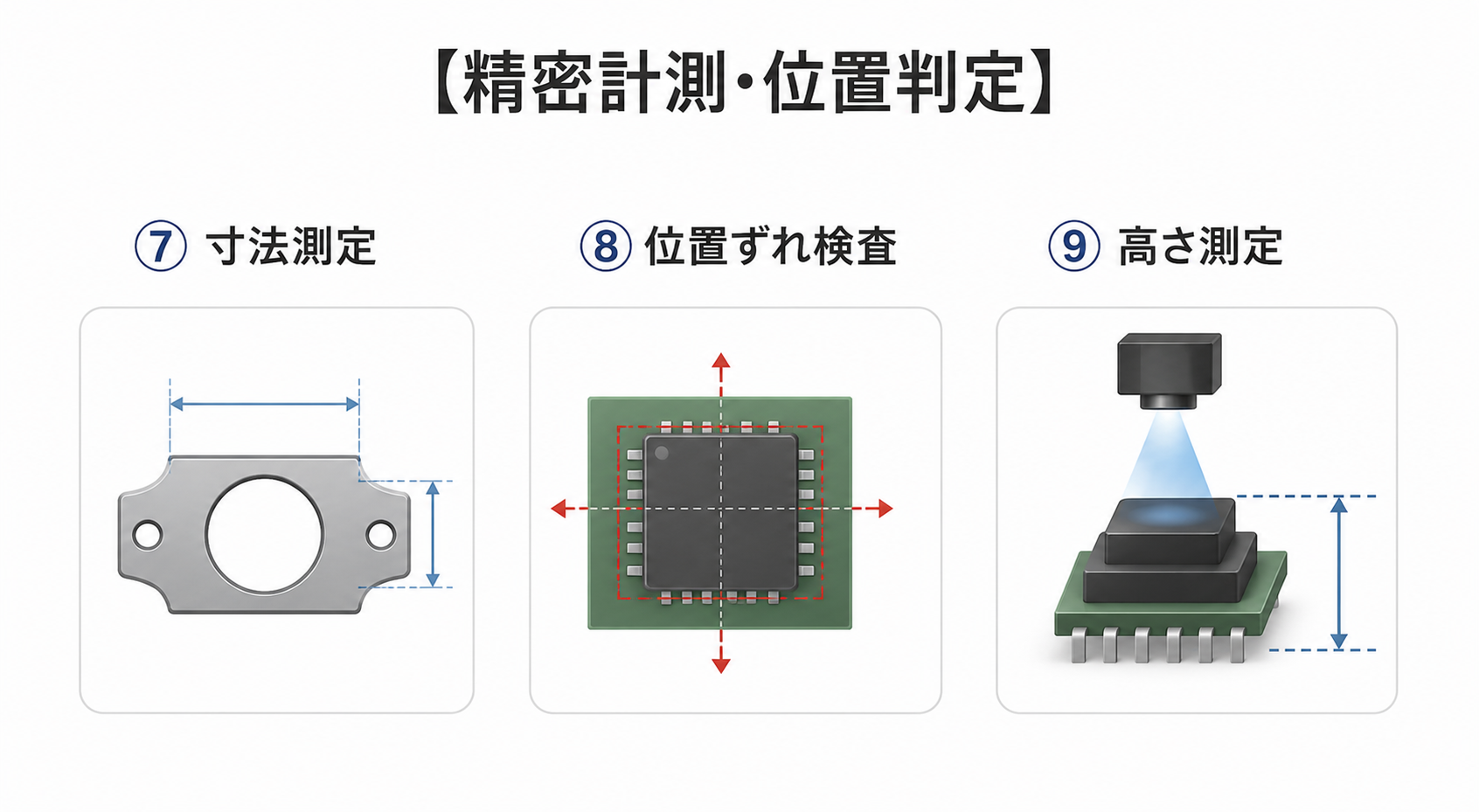

【精密計測・位置判定】
⑦ 寸法測定
金属加工品や打ち抜きプレス品の穴径、ピッチ、外形寸法が仕様内に収まっているかを測定します。精密機械加工や精密プレス工場で導入されます。本質的にはルールベース（エッジ検出によるピクセル数計算）が得意とする領域ですが、近年はAIを組み合わせることで、サブピクセル処理の精度向上や、対象物の微小な傾き・歪みを自動補正したうえでの超精密測定が可能になっています。
⑧ 位置ずれ検査
基板上のチップ部品の実装位置、ラベルの貼り付け位置、アセンブリ時の部品の嵌合状態のズレを検査します。電機電子機器の組み立てラインや包装ラインで稼働しています。基準点（フィデューシャルマークなど）が摩耗や変色で不鮮明な場合でも、AIはコンポーネント全体の特徴から相対的な中心位置を推定できるため、従来の手法よりもロバスト（堅牢）なアライメント測定を実現します。
⑨ 高さ測定
BGA（ボールグリッドアレイ）の半田ボールの高さ、コネクタピンの浮き、樹脂塗布の厚みを検査します。3Dビジョンセンサーやレーザー変位計とAIを組み合わせ、半導体後工程や車載電子基板工場で採用されています。二次元（2D）画像では影になって見えない垂直方向の変化を、点群データ（ポイントクラウド）として取得し、AIが立体形状の歪みとして瞬時に解析・判定します。
💡 AIカメラ・自動化ソリューションのご相談 外観検査の課題からロボット導入まで、最新技術での対応可否を無料で検証します。 👉 無料リモート検証・相談窓口へ

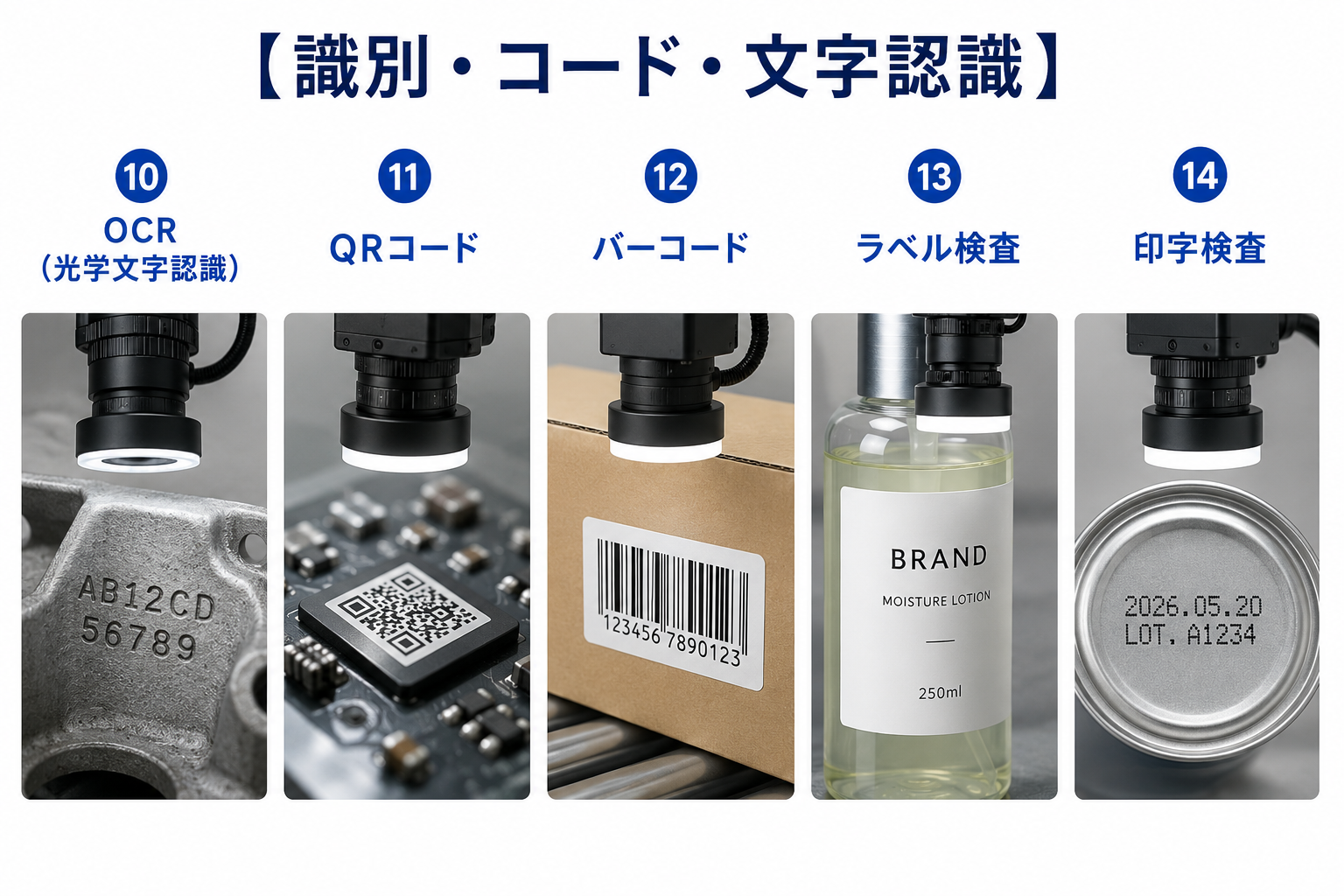

【識別・コード・文字認識】
⑩ OCR（光学文字認識）
鋳造部品の刻印、ゴムタイヤの側面の文字、金属プレートに打刻されたシリアルナンバーを読み取ります。重工業や自動車の組み立て工場でトレーサビリティ確保のために使用されます。対象物の表面が粗く、文字と背景のコントラストが低い場合や、文字が一部削れている場合でも、AI文字認識モデルは前後の文脈やフォントの特徴から高い確率で文字を正しく特定・デジタル化します。
⑪ QRコード
極小電子部品や医療用器具にレーザーマーキングされた2次元コード（QRコード・データマトリクス）の読み取りとコード自体の印字品質評価を行います。医療機器工場や半導体ラインで使われます。ワークが湾曲していたり、油膜でコードが歪んで見えたりする劣悪な視認環境下においても、画像認識AIによる歪み補正技術を噛ませることで、一般的な産業用コードリーダーではエラーになる対象を高確率でデコードします。
⑫ バーコード
物流ダンボールや製品パッケージに印刷された1次元バーコードの読み取り、および擦れ・掠れの検知を行います。食品、日用品、医薬品の包装・出荷ラインで広く導入されています。高速で搬送されるワークがブレて写った場合や、包装フィルムのシワによってバーコードの一部が隠れてしまっているケースでも、ディープラーニングベースの復元アルゴリズムにより正確な読み取りを維持します。
⑬ ラベル検査
ボトルやパッケージに貼られた製品ラベルの有無、傾き、シワ、浮き、およびラベル自体の品違い（異種混入）を検査します。化粧品や医薬品、飲料工場で多用されます。品揃えが多く頻繁に段替えが発生する現場において、AIは新デザインのラベル特徴を少量データから柔軟に学習し、類似デザインの誤貼付や、光沢紙特有の反射によるシワの見落としを防止します。
⑭ 印字検査
パッケージ裏面や缶底にインクジェットプリンタで印刷された「賞味期限」「ロット番号」の欠け、掠れ、文字潰れを検査します。食品工場や製薬工場において、日付の誤表示は即座に自主回収に繋がるため必須の検査です。ドット印字の細かなバラつきを許容しつつ、人間が読めないレベルの致命的な掠れや、インクの飛びによる文字の変形（例：「3」と「8」の誤認）をAIが厳密に見分けることができます。

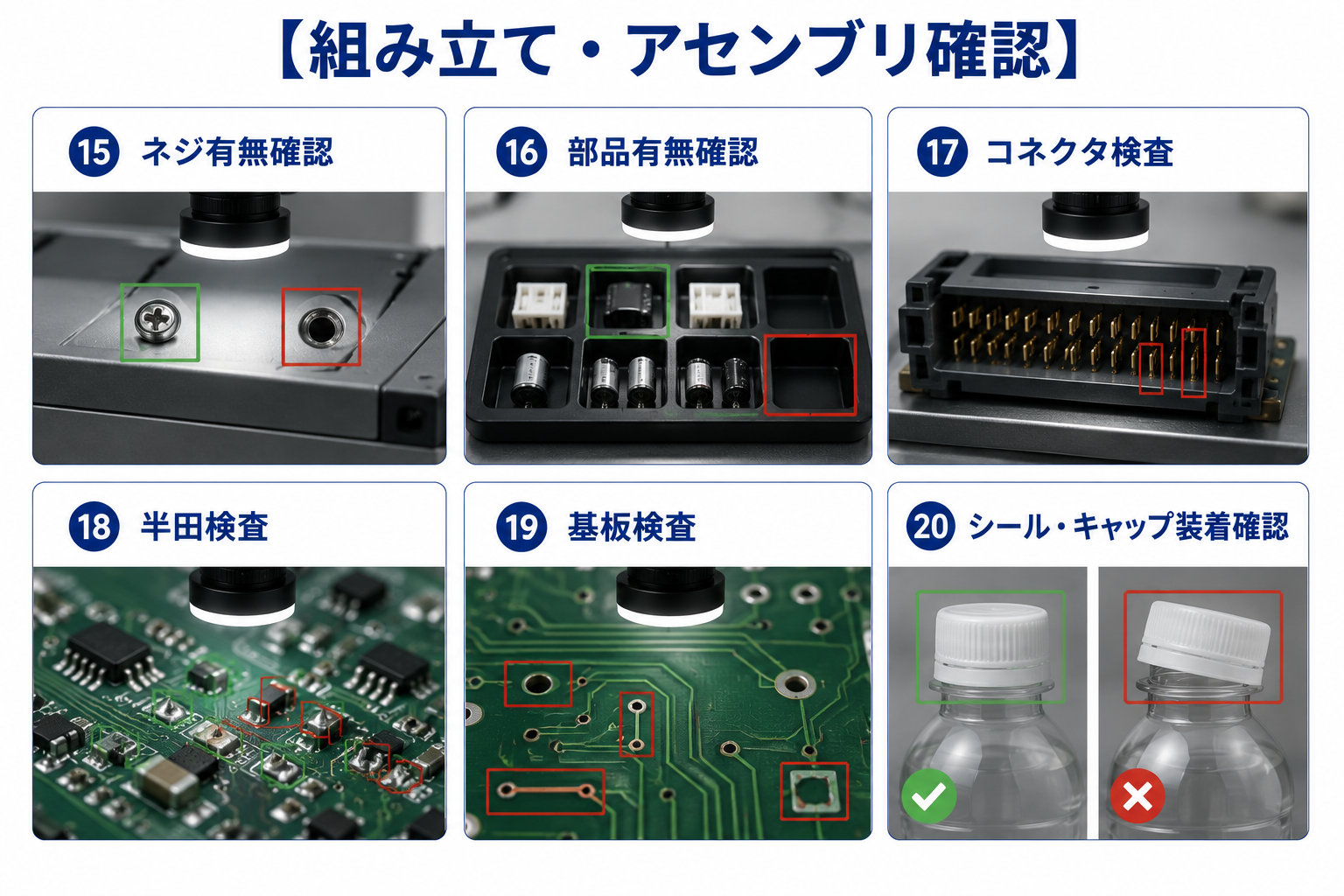

【組み立て・アセンブリ確認】
⑮ ネジ有無確認
製品組み立て後の筐体や自動車モジュールにおいて、指定箇所にネジが確実に締結されているか、締め忘れ（ネジの浮き・欠落）がないかを検査します。家電アセンブリや自動車の艤装（ぎそう）ラインで稼働しています。ネジ穴の影や、周囲の部品構造が複雑に入り組んだ場所であっても、AIは「ネジ頭があるべき状態」のビジュアルパターンを記憶しているため、陰影の変化に惑わされず有無を判定します。
⑯ 部品有無確認
インジェクター内のOリング、電子基板上のコンデンサ、セット製品の中身（付属品）が揃っているかを最終チェックします。自動車部品製造や通信機器の組み立て工場で導入されています。複数の部品が混在するトレイにおいて、指定の領域に正しい色の部品が配置されているかを同時にカウント・照合することが可能であり、ポカヨケ（ヒューマンエラー防止）の自動化として機能します。
⑰ コネクタ検査
多ピンコネクタのピンの曲がり、ピッチの歪み、ハウジング内の樹脂の成形不良を検査します。コネクタ専業メーカーや車載ワイヤーハーネス工場で極めて重要な工程です。数十本の極細ピンが整列する中で、ミクロン単位の傾きを検出する必要があります。高解像度カメラとAI幾何学解析の組み合わせにより、目視では焦点が合いにくい微細な多点ピンの並びを高速かつ一括で合否判定します。
⑱ 半田検査
プリント基板の実装ラインにおいて、リフロー後の半田付け状態（半田の量、フィレット形状の良否、ブリッジ、未半田）を検査します（AOIシステム）。EMS（電子機器受託製造）工場で主流の技術です。半田は鏡面に近い光沢を持つため照明条件で見た目が激変しますが、AIは3次元的な輝度分布パターンから「良好なフィレットの傾斜」を学習し、疑似不良の発生を抑えつつ真の欠陥を特定します。
⑲ 基板検査
プリント配線板（PCB）自体のパターン断線、ショート、レジストの剥がれ、異物の付着を検査します。基板製造工場で広く使われています。微細で複雑な回路パターンの全数検査は人間の目視では不可能です。CADデータから生成した理想的な回路画像と実際の撮影画像をAIベースで比較照合（差分抽出）することにより、パターンの微細な太り・細りを含めた欠陥を高速でスキャンします。
⑳ シール・キャップ装着確認
ペットボトルや薬品瓶のキャップの斜め締め、閉め込み不足（浮き）、あるいはアルミシールの熱圧着不良（噛み込み）を検出します。飲料メーカーや医薬品充填ラインで導入されています。キャップのネジ山が正しく噛み合っていない微小な傾きを、カメラの横方向からの撮像パターンや高さプロファイルによってAIが瞬時に見極め、内容物の液漏れや品質劣化のリスクを未然に防ぎます。
---

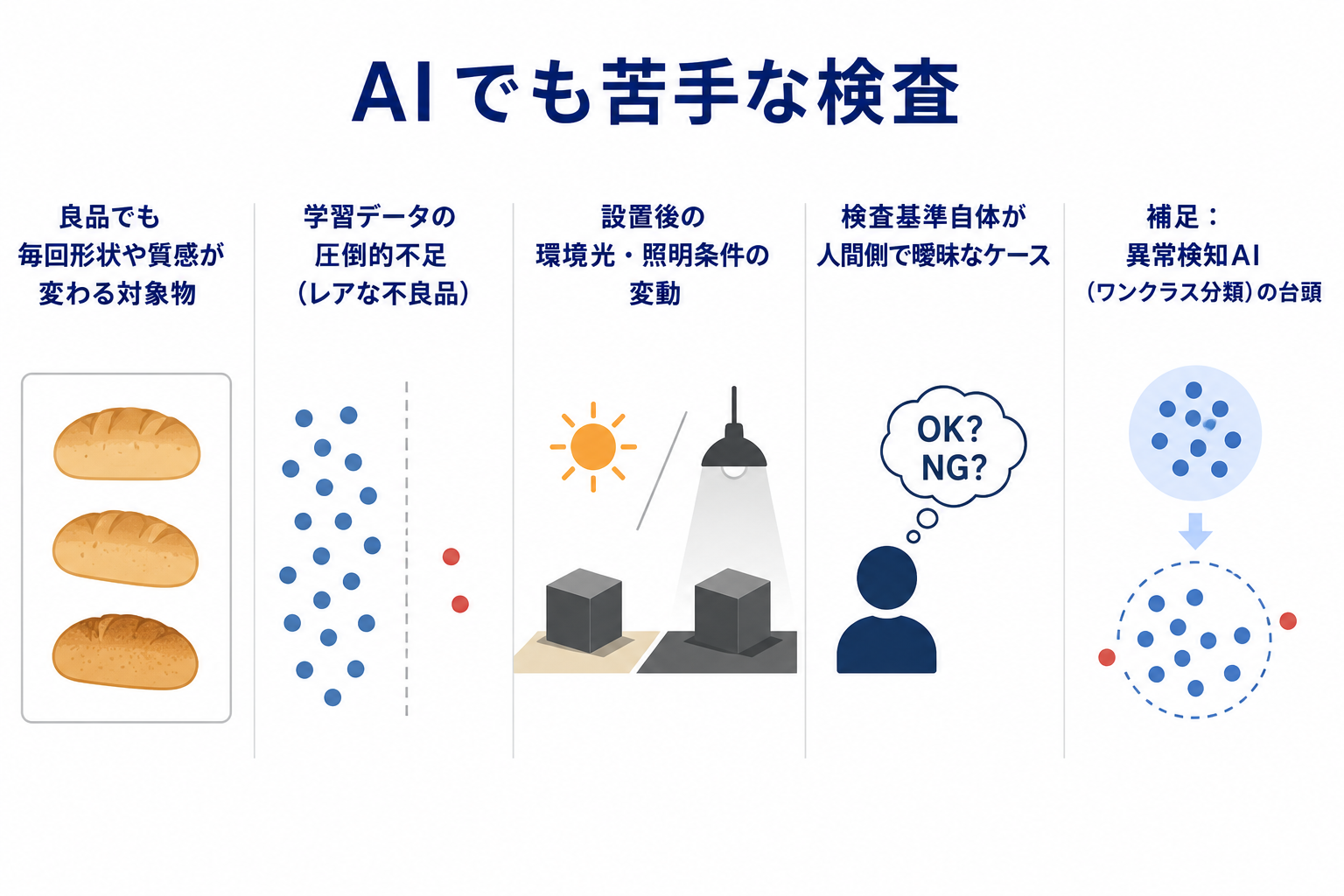

AIでも苦手な検査
AI外観検査は目視検査を強力に代替する技術ですが、万能ではありません。システムの設計や導入において、AIが得意としない特性（技術的限界）を理解しておくことは、プロジェクトの破綻を防ぐために極めて重要です。
良品でも毎回形状や質感が変わる対象物
AIは「一定のルールの範囲内にある良品」からの逸脱を検知します。そのため、食品（例：焼き色のグラデーションが毎回異なるパン、形が不揃いな唐揚げ）や、天然木・皮革といった素材自体に大きな個体差があるワークは苦手とします。これらを無理にAIに学習させると、良品を不良品と判定する「過検出」が多発し、現場での運用が困難になります。
学習データの圧倒的不足（レアな不良品）
ディープラーニングの精度は、学習させる画像データの質と量に依存します。近年の工場は品質管理が行き届いているため、そもそも「不良品（NG品）の発生率」が極めて低く、AIに学習させるための不良画像が十分に集まらないというジレンマがあります。数枚の画像だけではAIは欠陥の特徴を一般化できず、未知のモードの不良が発生したときに見逃してしまうリスクがあります。
設置後の環境光・照明条件の変動
AIは画像の「見え方」そのものを学習しているため、物理的な撮像環境の変化に脆弱です。例えば、工場の屋根の天窓から差し込む日光が時間帯（朝・昼・夕方）や季節によって変わったり、経年劣化でLED照明の光量が落ちたりすると、AIにとっては「全く別の画像」に見えてしまい、突然判定ミスを起こすことがあります。
検査基準自体が人間側で曖昧なケース
「実用上問題のない薄い擦りキズは合格、深いキズは不合格」といった、人間の熟練検査員が前後の文脈や手触り（官能）で総合判断しているような曖昧な基準は、そのままではAIに移植できません。人間側が「何が不良か」を論理的・定量的に定義できないものを、AIが代わりに言語化・数値化してくれるわけではないからです。
補足：異常検知AI（ワンクラス分類）の台頭
不良画像が集まらないという弱点を克服するため、近年は「良品画像だけ」を大量に読み込ませて良品の定義を構築し、そこから少しでも外れたものをすべて異常とみなす「異常検知AI（アンサーバイズド・ラーニング／教師なし学習）」の手法が普及し始めています。これにより、未知の不良モードにも対応可能となり、導入初期のデータ収集コストを大幅に削減するアプローチが一般化しつつあります。
---

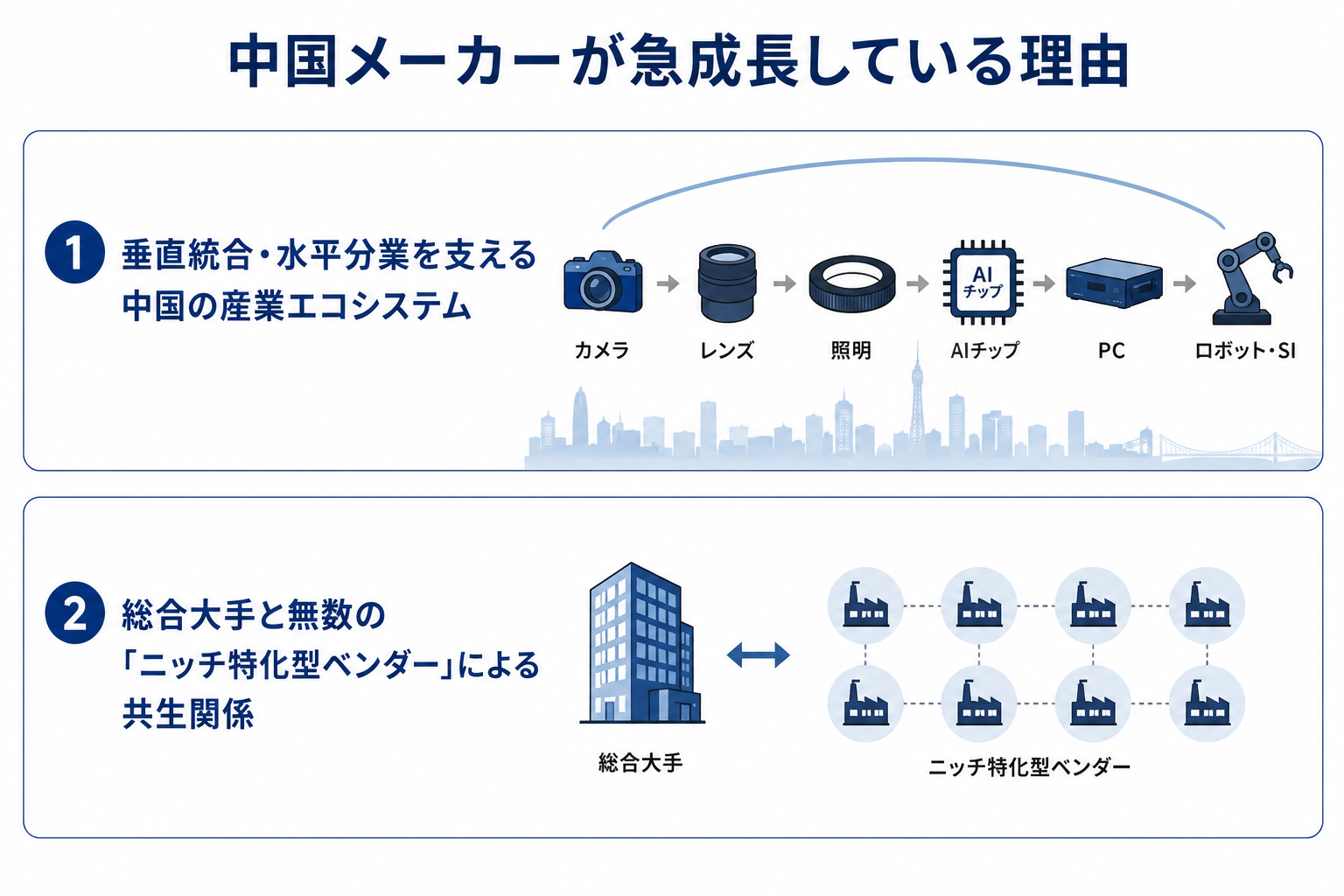

中国メーカーが急成長している理由
現在、産業用マシンビジョンおよびAI外観検査の市場では、中国ベンダーの技術的・商業的な進化が著しく、世界的なシェア構造に地殻変動が起きています。これは単に製品単価が安いという理由だけではなく、現地における独自の産業構造と強固なエコシステム（生態系）の形成に起因しています。
垂直統合・水平分業を支える中国の産業エコシステム
中国（特に深圳や東莞などの華南エリア）では、世界中のスマートフォンや監視カメラ、電気自動車（EV）を生産する巨大なサプライチェーンが稼働しています。この過酷な量産現場で鍛えられた民生用光学技術やセンサー技術が、産業用マシンビジョンへダイレクトに転用されています。
コンポーネントごとのサプライヤー層が非常に厚く、カメラ、レンズ、照明、AIチップ、PC、そして下流のSI（システムインテグレーション）やロボットアームに至るまでが物理的に極めて近い距離に集積しています。これにより、新製品の開発サイクルや現場へのカスタマイズ対応が、欧米や日本のメーカーに比べて数倍のスピードで行われています。
総合大手と無数の「ニッチ特化型ベンダー」による共生関係
中国市場の真の強みは、知名度の高い巨大メーカーの存在だけではありません。一社がすべてを抱え込むのではなく、特定のコア技術だけを尖らせた無数の「ニッチベンダー」が水平分業を行っており、これらを柔軟に組み合わせる（ハックする）ことで、システム全体のコストを極限まで引き下げられる構造にあります。
- 【総合・インフラの巨人】
Hikrobot（海康機器人）やHuaray（華睿科技）／iRaypleなどは、圧倒的な量産規模を背景に、産業用カメラやスマートカメラ、コードリーダーなどの「基盤ハードウェア」を極めて低価格な標準品として市場に供給しています。
- 【光学・ニッチトップ】
OPT（奥普特）などの照明・レンズ専業ベンダーは、ワークの欠陥を浮かび上がらせるための特殊LED照明において数万通りものカスタム対応力を持ち、光学系のコスト障壁を破壊しています。
- 【3D・AI知能のパイオニア】
Mech-Mind（梅卡曼德）などの3Dビジョン・ロボット連携特化ベンダーは、従来は極めて高額だった三次元点群解析とアーム軌道制御のソフトウェアをノーコード環境でパッケージ化しています。
重要なのは、これらの製品の多くが「オープンソース」や「汎用PCベース（Windows/Linux）」、また共通の「通信プロトコル」で設計されている点です。特定の大手メーカーの純正フルセット（カメラ・コントローラ・ソフトの一体型）に縛られる必要がありません。「カメラはHikrobotの格安スマート品、照明はOPTのカスタム品、AI処理はニッチなアルゴリズムベンダーの低価格ソフト」といった形で、用途に応じて最適なパーツをパズルのように組み合わせることで、大手パッケージの数分の一のコストで完全に要件を満たすシステムが構築できるエコシステムが確立されています。
💡 AIカメラ・自動化ソリューションのご相談 外観検査の課題からロボット導入まで、最新技術での対応可否を無料で検証します。 👉 無料リモート検証・相談窓口へ
---
日本企業はどう向き合うべきか
急進化する中国製ハードウェアやAI技術を前に、日本の製造業やシステムインテグレーター（SIer）はどのような戦略を取るべきでしょうか。重要なのは、対立や単純な安さへの傾倒ではなく、両者の「強みの最適配置」です。
「AIカメラの購入」はゴールではない
外観検査の自動化で最も頻発する失敗は、「最先端のAIカメラや優秀なソフトウェアを買いさえすれば、検査が自動化できる」という勘違いです。
外観検査システムの本質的な難しさは、前述の通り「照明の当て方（光学系設計）」と「現場の運用設計（検査基準の定量化）」にあります。いくらAIの計算能力が高くても、カメラに入ってくる画像自体に欠陥が写っていなければ判定のしようがありません。また、検出したNG品をどのようにラインから弾き、不良の発生元である前工程へどうフィードバックするかという「制御・機械構造の設計」が不可欠です。
日中の強みを融合させるハイブリッド戦略
今後は、以下のような役割分担によるシステム構築が、最も投資対効果（ROI）を高める現実解となります。
- 中国エコシステムの強み（ハードウェア・コモディティの最適化）： 大手の量産カメラから、ニッチベンダーの尖った低価格コンポーネントまでを柔軟に組み合わせることで、システム全体のハードウェア初期投資（イニシャルコスト）を劇的に圧縮する。
- 日本企業の強み（ソフトウェアの現場最適化・品質管理・SI）： 長年のモノづくりで培われた「厳格な品質管理基準の言語化」「現場の5Sや遮光フードによる環境光のシャットアウト」「既存ライン（PLC）との綿密な通信・制御構築」、そして三現主義に基づく泥臭い現場改善力。
安価で高性能な中国製の多様な「素材（コンポーネント）」を適切に組み合わせ、日本の高いインテグレーション能力と品質要求水準によって「現場で確実に動くシステム」へとアセンブリ（パッケージ化）する。このハイブリッドな思考こそが、国内中小工場のスマートファクトリー化を現実的なコストで成功させる鍵となります。
---
まとめ
ディープラーニングの登場によって飛躍的な進化を遂げたAI外観検査は、単に「人間の目を機械に置き換える省人化ツール」という次元に留まりません。検査結果がすべてデジタルデータとしてリアルタイムに蓄積されることで、「どの時間帯に、どの設備で、どのような不良の予兆が出ているか」を解析し、不良の発生自体を未然に防ぐ「予兆管理」へと品質管理のあり方を根本から変革する技術です。
今後、マシンビジョン市場の競争軸は、AIアルゴリズム単体の性能ではなく、カメラ・レンズ・特殊照明といった光学系から、ロボットアーム・PLC・排出機構を含めた「システム全体の統合設計力」へと完全に移行します。
コモディティ化とニッチ組み合わせによる低コスト化をリードする中国メーカーのエコシステムは無視できない規模に達していますが、それを自社の工場へ最適に適用し、破綻のない運用ラインを作り上げるシステムインテグレーションの技術と現場力は、今後も日本の製造業が国際的な競争力を維持するための最大のコアコンピタンスであり続けるはずです。技術の特性を見極め、オープンな視点で最適なコンポーネントを組み合わせる柔軟な姿勢が、いま求められています。
---
